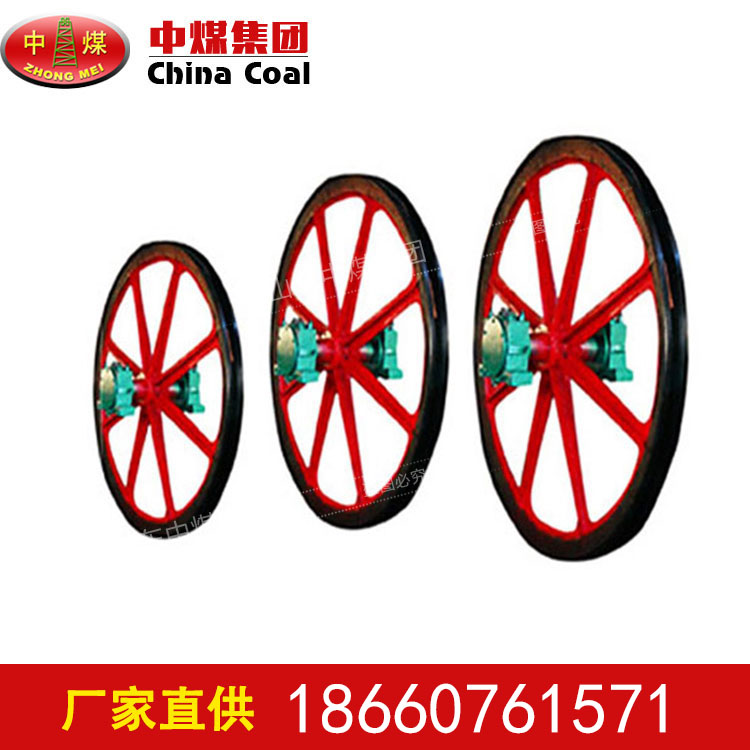

                   矿用天轮

矿用天轮介绍：

矿用天轮又叫固定天轮，凿井天轮，提升天轮，天轮是矿井立井井架上方调节钢丝绳运动方向的定滑轮。作用是撑起连接提升机卷筒和提升容器的钢丝绳，并引导钢丝绳转向。天轮分类①游动天轮，②凿井天轮，③立井天轮

矿用天轮用途：

矿用天轮是设置在井架或暗井顶部，承托钢丝绳的导向轮。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿规程》，设备的天轮的小直径与钢丝绳直径之比值应符合：井上装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。

天轮产品参数：

型号 天轮直径（m） 钢丝绳直径（mm） 两轴承中心距（mm）

TXG-800/16 0.8 16 500

TXG-1000/20 1.0 20 550

TXG-1200/20 1.2 20 550

TXG-1400/24.5 1.4 24.5 600

TXG-1600/24.5 1.6 24.5 600

TXG-2000/24.5 2.0 24.5 700

TXG-2500/28 2.5 28 800
